Analyses minéralogiques et granulométriques

Photo d'une falaise présentant des alternances de niveaux marneux et de bancs gréseux, Wimereux, Hauts-de-France Analyse Roche Totale

L'analyse par diffractométrie en roche totale est réalisée sur poudre non orientée et permet de déterminer qualitativement les différents composants d'un matériau naturel ou industriel.

Spectre de diffraction des Rayons X d'un échantillon présentant l’intensité en coups de diffraction en fonction de l’angle d’analyse en degrés 2 theta. Les pics du spectre sont indexés grâce au logiciel EVA développé par BRUKER qui permet l’identification qualitative des composants de l’échantillon. Image : Viviane Roumazeilles
Spectre de diffraction d’un échantillon indexé grâce au logiciel EVA développé par BRUKER, et déconvolué à l’aide du logiciel TOPAS développé par BRUKER. La déconvolution Rietveld permet la quantification des différents composants identifiés au préalable par EVA. Image : Viviane Roumazeilles
Photo d'une carotte de sédiment hémipélagique riche en fraction argileuse Analyse de la fraction argileuse

La fraction argileuse est extraite au laboratoire et analysée sur des lames orientées. Les analyses permettent la détermination semi-quantitative de la composition de la fraction argileuse.

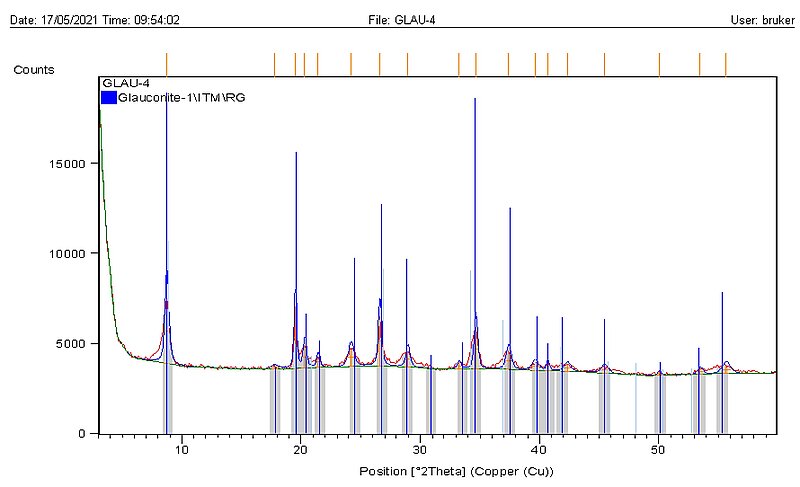

Spectre de diffraction de la fraction argileuse de taille inférieure à 2 microns d’un échantillon. Les pics du spectre sont indexés grâce au logiciel EVA développé par BRUKER. Image: Viviane Roumazeilles
Analyse semi-quantitative de la fraction argileuse inférieure à 2 microns à l'aide du logiciel MacDiff
Spectre de diffraction d’un échantillon indexé grâce au logiciel MacDiff. L’analyse semi-quantitative permet d’identifier les principaux minéraux argileux. Image : Viviane Roumazeilles
Dunes tidales dans la sablière de Bierbeek. Eocène (Bruxellien) du bassin de Belgique. Le front de taille fait 10m. Analyse granulométrique

Les analyses granulométriques peuvent être réalisées par voie humide et l'analyse donne la quantification en volume des différentes classes granolumétriques entre 0.1 et 1000µm.

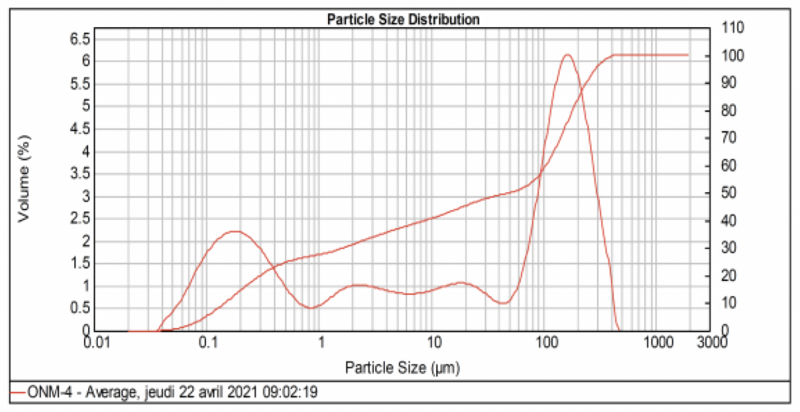

Courbe de distribution granulométrique trimodale pour un échantillon trimodal obtenue par granulométrie laser. Image : Viviane Roumazeilles

Analyses chimie organique et élémentaire

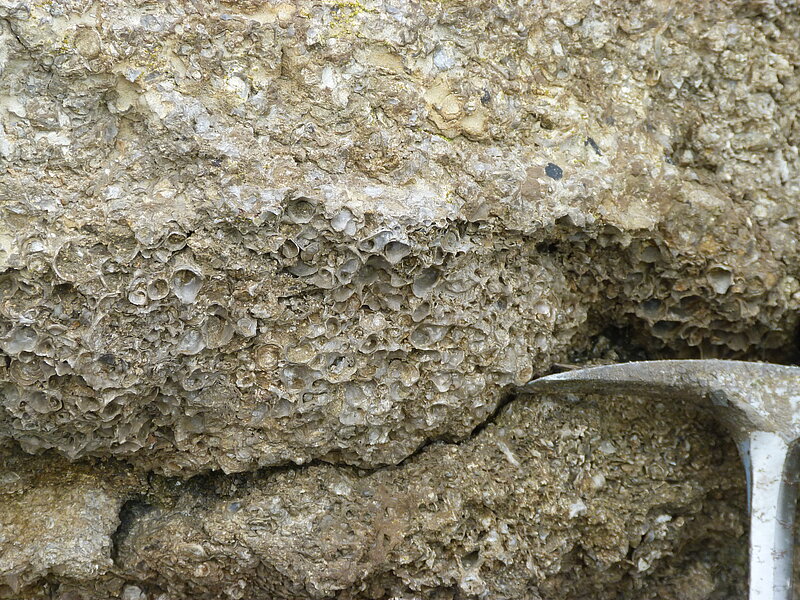

Récifs à huitres d'âge jurassique dans le Boulonnais, Hauts-de-France Calcimétrie

L'analyse au calcimètre de Bernard permet de donner la teneur en carbonates de l'échantillon à partir d'un aliquot de l'échantillon broyé.

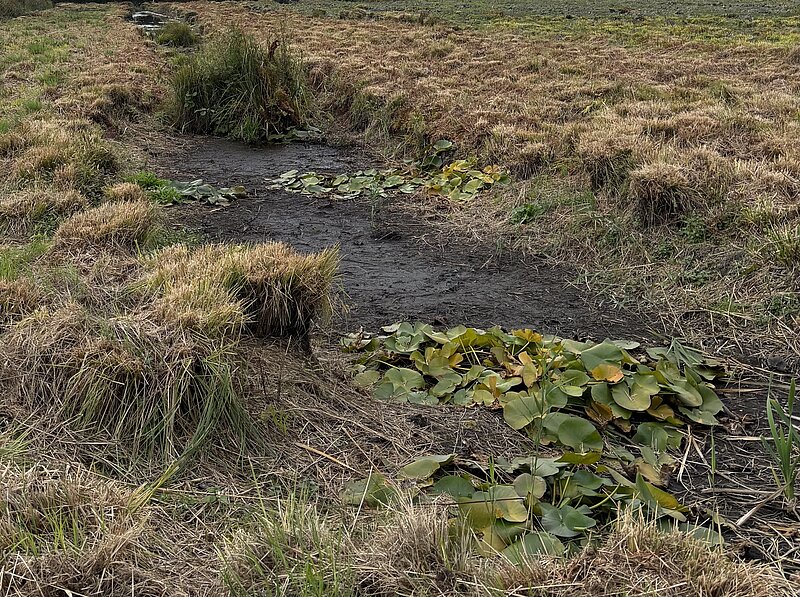

Photo d'un sol de la grande tourbière de Marchiennes, Hauts-de-France Analyse CHNS

L'analyseur élementaire permet de quantifier les teneurs en C, H, N et S des échantillons microbroyés au préalable.

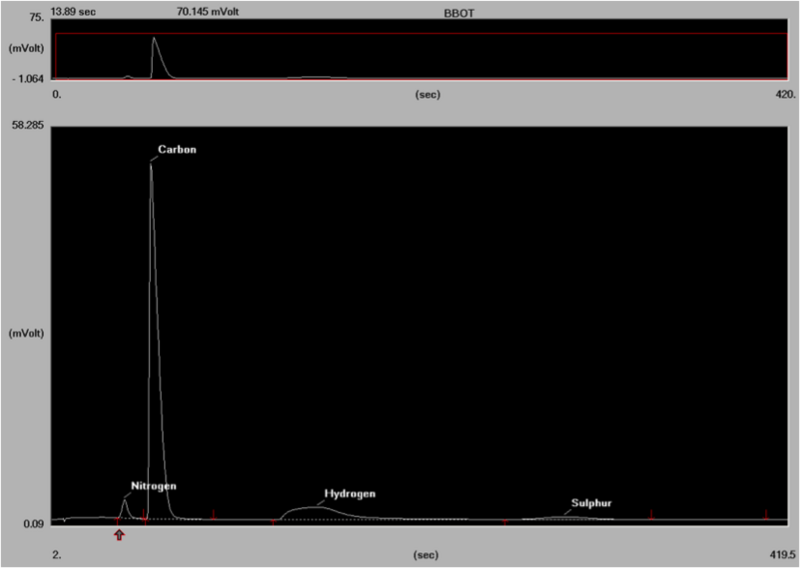

Résultat d'une analyse du carbone, hydrogène et azote d'un échantillon par analyse élémentaire
Résultat d'une analyse du carbone, hydrogène et azote d'un échantillon par analyse élémentaire. Image : Marion Delattre
Photo du sol d'un terril de Chabaud-Latour, Hauts-de-France Analyse COT

Un module spécifique de l'analyseur CHNS permet de mesurer directement la teneur en Carbone Organique Totale de la roche (COT)

Analyses optiques et microscopiques

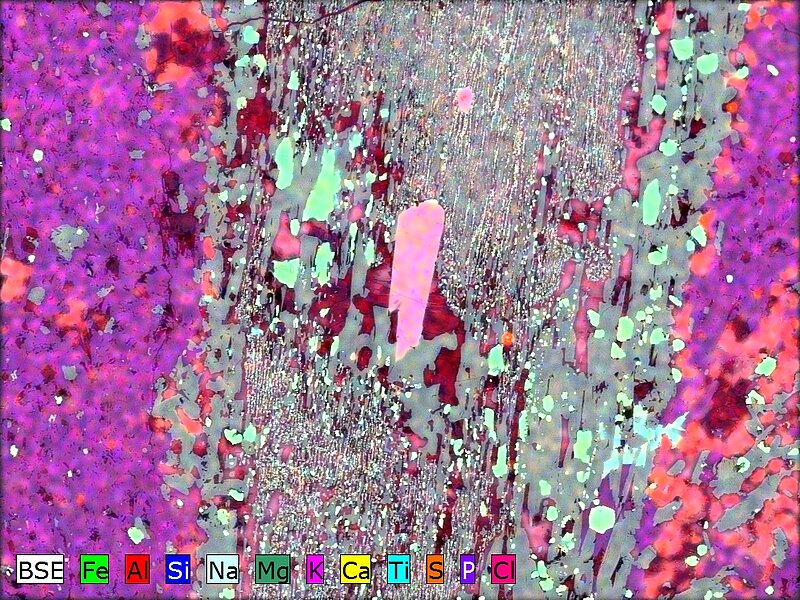

Image d'une cartographie chimique réalisée au MEB Microscopie Electrique à Balayage

La microscopie électronique à balayage permet d'observer et d'analyser la surface des échantillons avec une très haute résolution

image au microscope électronique à balayage d'un grain détritique polyphasé
Image au microscope électronique à balayage d'un grain détritique polyphasé. Image : Sandra Ventalon

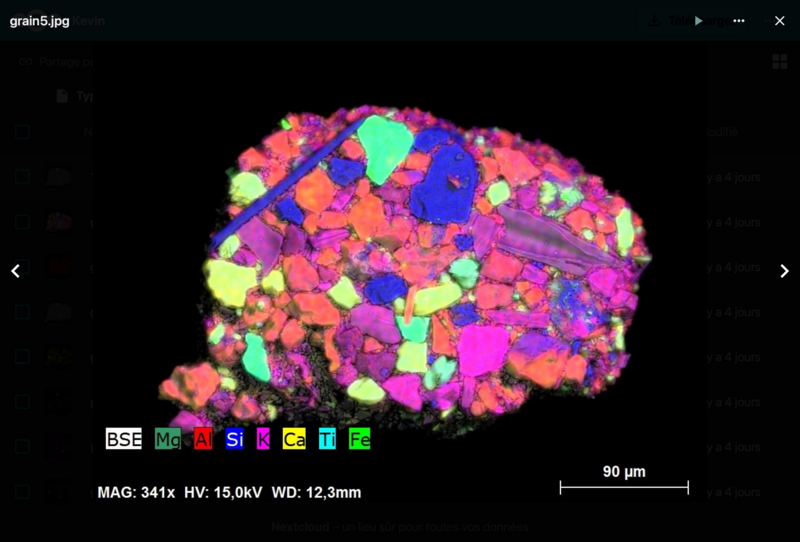

Cartographie chimique d'un grain détritique polyphasé
Cartographie chimique d'un grain détritique polyphasé. Image : Sandra Ventalon
Diagramme d'une analyse chimique réalisée au MEB
Spectre d’analyse d’un composant au MEB par spectroscopie à dispersion d'énergie (sonde EDS). Image: Sandra Ventalon
Photo prise au microscope Nikon Microscope NIKON

Ce microscope combine le déplacement XY motorisé et le contrôle du mouvement de mise au point Z avec les principaux objectifs; Il permet notamment de réaliser une mosaïque d'images au grossissement x5 d'une lame mince dans son intégralité en lumière naturelle et lumière polarisée.

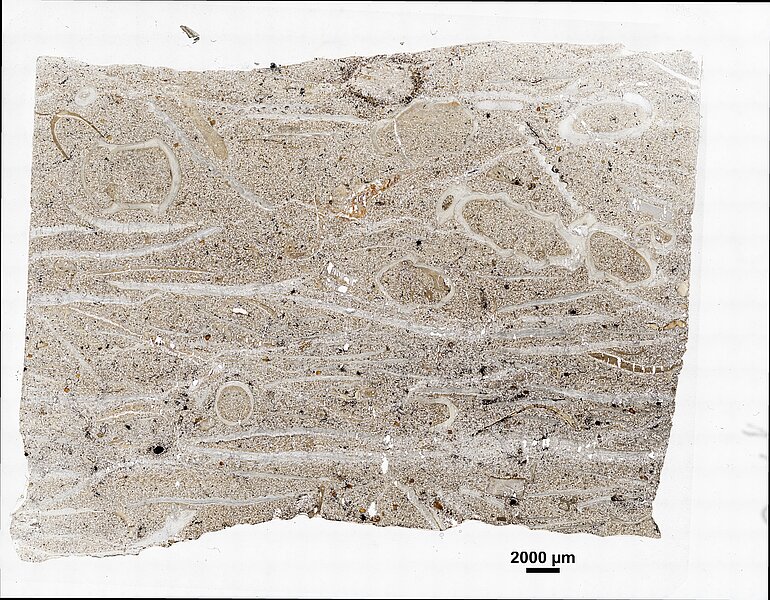

Photo d'une lame mince vue en lumière Naturelle
Photo d'une lame mince vue en lumière naturelle. Photo : Sandra Ventalon
Photo d'une lame mince vue en lumière polarisée analysée au microscope Nikon
Photo d'une lame mince vue en lumière polarisée analysée. Photo : Sandra Ventalon
Photo d'une roche sur la plage Spectro RAMAN

La spectroscopie Raman est une méthode d'analyse non destructive d'observation et de caractérisation de la composition moléculaire d'un matériau

illustration d'un spectre obtenu par analyse Raman
Spectre Raman d’un échantillon. Image : Sandra Ventalon
